X射线检测机

X射线检测机

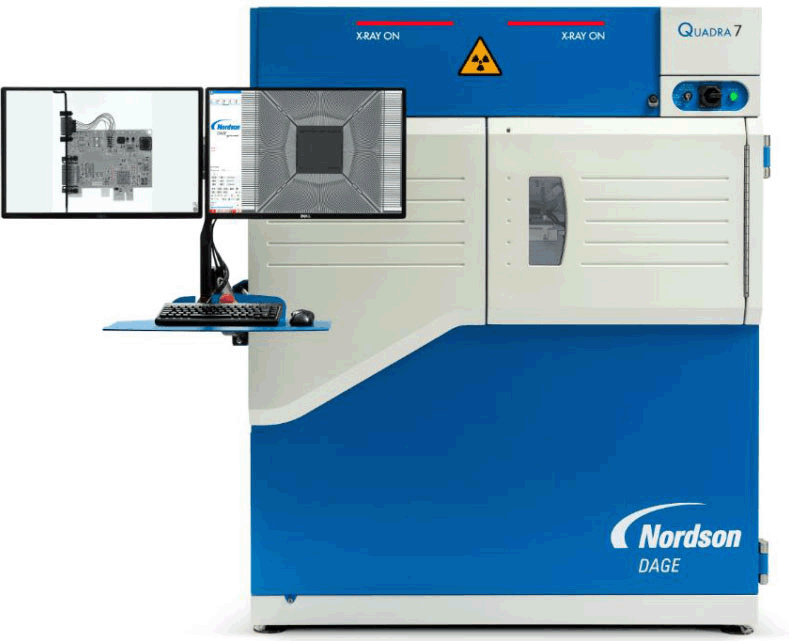

Nordson DAGE

      Nordson DAGE 作为X射线检测技术的市场先行者和最大市场份额的拥有者,为满足客户的各种需求,开发有JADE (FP) / RUBY (FP) / RUBY XL / DIAMOND (FP), 和CT / X-PLANE各级产品。可对单件产品进行高清分析和大批量产品全自动检测,并可提供系列的配置方案。这些特点非常适合进行各种电子元器件的无损检测。
  • 资料说明

Dage X-RAY主要优势特点:



射线管:X射线检测机中最核心的部件,用于发射X射线的装置。DAGE20062月首次推出世界上第一支3代NT管(封闭式透射管),它是继2代管(开放管-Open Tube48年后由Dage率先开发推出的新一代射线管,它具有更小的聚焦光点和更高的分辨率(NT100可达100纳米),并且不需要更换灯丝标靶的免维护钻石标靶全新射线管



接收仪:Dage拥有数码X射线影像增强仪(I.I. + CCD – XiDAT 2 传统数码I.I. XiDAT 3 Dage 专有数码I.I.)和平板接仪任不同的应用客户群选择。


运动机构:Dage机器为接收仪在上发射管置下的方式,可在保证没有碰撞的情况下一直得到最大的放大倍率;及专有的接收仪2轴同步移动,可锁目标点进行0-70度倾斜360度全方位观测。



JADE / RUBY / DIAMOND

• Max. Board Size: 29” x 22.8” (736 x 580 mm)

• Max. Inspection Area: 20” x 17.5” (508 x 444mm)

• Maximum Sample Weight: 10 kg (22 lbs)

• 70°Oblique without Loss of Magnification

AxiS - Active X-ray Image Stabilization (Ruby / Diamond)

• Maintenance-Free Tube: NT500 (Ruby), NT100 (Diamond)

Xidat 3.0 2MP (Ruby / Diamond), 3MP (Diamond FP)

Machine:

• Size: 1450 x 1700 x 1970 mm (w x d x h)

• System Weight: 1950 kg (4300 lbs)


XD7600NT RUBY XL (NT500 TUBE)

• Max. Board Size: 47” x 26.4” (1205 x 672 mm)

• Maximum Sample Weight: 10 kg (22 lbs)

• 70°Oblique without Loss of Magnification

• Two 24” TFT LCD Monitors

AxiS - Active X-ray Image Stabilization

Machine:

• Size: 2400 x 1975 x 2060 mm (w x d x h)

• System Weight: 3000 kg (6600 lbs)





应用领域
■ SEMI / LCD / PCB / PCBA / FA
质量管控/工艺分析/ 锡球气泡统计/ BGA检测/ IC封装检查/多层PCB板Layout 检测 / 短路和开路 / 锡量及变形检查



CT(可选项)
