高速自动在线X-ray检查系统

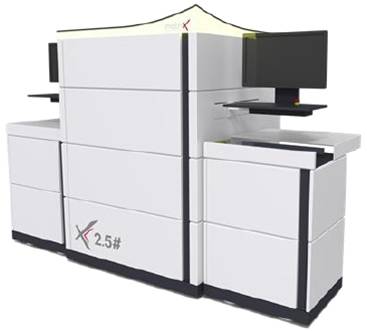

Nordson Matrix AXI

Nordson Matrix AXI是为高速自动化表面贴装生产线设计的先进的X光在线检测系统。X射线透射结合独特的专利Slice-Filter-Technique (SFT)技术和多角度视图提供了一个对双面组装印刷电路板可靠的快速的在线检测方案。配备了可编程移动的相机，可以实现快速的在不同的角度和方向获取最好图像的质量和解析度。

资料说明

■ 典型的应用：

对电子生产行业的独一无二的高级算法库，包含元件检测，焊接工艺质量的检测，模块贴装的焊接工艺质量的检测，和元件内部制造工艺的检测

所有标准化的表面贴装元件和过孔THT/PTH元件

特殊定制的BGA和QFN 算法侧视图的分析，例如对 e.g.BGA (HIP) PTH/THT pin中间的焊接

高阶的散热单元的焊接空洞工艺检测

应用领域
■ 特点：

高速的在线和离线的AXI系统配备直射: 3-4 图像/秒斜射: 2-3 图像/秒

微焦距的X射线发射源 (闭管)130kV/40W 大角度

5-轴可编程运动系统保证高速的检测

数字 CMOS 平板探测器配置在u/v运动系统 (14 位数字输出，1.5k x 1.5k) 自动灰阶层级和多边形校验在线过板设定包含自动宽度调节

自动条码枪(1D/2D)配备，根据条码可以用于自动程序切换

可定制化的MES接口保证了可追溯性

CT（可选项）
